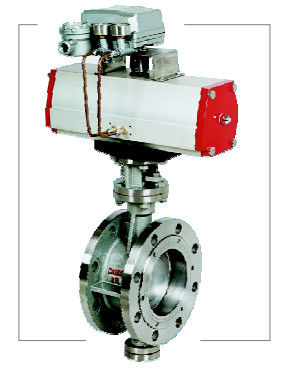

चोटा सा वाल्व
आवेदन
तितली वाल्वों की श्रृंखला को भोजन, पेय, चिकित्सा, रसायन उद्योग, औद्योगिक पर्यावरण संरक्षण जल उपचार, उच्च भवन, जल आपूर्ति, जल निकासी और गैस आदि पर लागू किया जा सकता है। मध्यम प्रवाह मात्रा को शुरू या बंद करने या समायोजित करने के लिए उपयोग किया जाता है, प्रमुख संरचना की विशेषताएं।
उत्पाद डिजाइन सुविधाएँ
1, सरल संरचना, छोटी मात्रा, हल्के वजन, छोटे स्थापना आयाम।
2, सील सामग्री के दो प्रकार होने के बाद: नरम और कठोर, अच्छे सीलिंग प्रदर्शन के साथ विभिन्न कार्य स्थितियों में उपयोग किया जा सकता है।और लंबी उम्र।
3, एंटी-फायर स्ट्रक्चर डिज़ाइन किया गया तितली वाल्व एक आकस्मिक आग के विस्तार को रोक सकता है, एक बार तितली वाल्व की नरम सीलिंग वाल्व सीट में आग लग जाती है और क्षतिग्रस्त हो जाती है, तो स्टेनलेस स्टील सील की अंगूठी तितली वाल्व को आपातकालीन सील रखने के लिए खेल देगी,
4, तितली वाल्व पूरी तरह से खुलने की स्थिति में, इसमें थोड़ा प्रवाह प्रतिरोध होता है, और तितली वाल्व के आंशिक रूप से खुलने की स्थिति में, प्रवाह की मात्रा को संवेदनशील रूप से नियंत्रित किया जा सकता है।
5, छोटे ड्राइविंग टोक़, सरल और तेज ऑपरेशन
सीलिंग सिद्धांत विश्लेषण
1. एकल सनकी बटरली वाल्व का सीलिंग सिद्धांत
डिस्क के परिभ्रमण के केंद्र (वाल्व स्पिंडल का केंद्र) और डिस्क के सीलिंग सेक्शन को सनकी (ए) में स्थापित किया जाता है, यह डिस्क के सीलिंग सेक्शन को वाल्व सीट के सीलिंग सेक्शन से धीरे-धीरे अलग करता है। तितली वाल्व खोलने का कोर्स, जब डिस्क 20 ° -25 ° तक घूमती है, तो डिस्क का सीलिंग सेक्शन वाल्व सीट के सीलिंग सेक्शन से पूरी तरह से अलग हो जाएगा, और जब पूरी तरह से खुल जाएगा, तो दो सीलिंग सेक्शन में एक गैप X बन जाएगा। , इस प्रकार दो सीलिंग अनुभागों के बीच सापेक्ष यांत्रिक वस्त्र और एक्सट्रूज़न घटते हैं, और तितली वाल्व की मुहर सुनिश्चित करते हैं।
2. डबल सनकी सील तितली वाल्व का सीलिंग सिद्धांत
डिस्क के परिभ्रमण के केंद्र (वाल्वस्पिंडल का केंद्र) के रूप में वाल्व झाड़ी की केंद्रीय रेखा के साथ आकार (बी) में एक ध्रुवीकरण होता है, जो एकल सनकी तितली वाल्व पर आधारित होता है, जो डिस्क ब्रेक के सीलिंग सेक्शन को दूर करता है। वाल्व सीट के सीलिंग सेक्शन से एकल सनकी सील तितली वाल्व कोस की तुलना में, तितली वाल्व खोलने के दौरान, जब डिस्क 8 ° ~ 12 ° तक घूमती है, तो डिस्क का सीलिंग सेक्शन पूरी तरह से सीलिंग से दूर हो जाएगा। वाल्व सीट का खंड और जब पूरी तरह से खोला गया।एक बड़ा गैप Y दो सीलिंग सेक्शन में बनेगा।इस तरह के तितली वाल्व का डिज़ाइन यांत्रिक पहनने और बाहर निकालना और विरूपण को बहुत कम कर सकता है, और तितली वाल्व के सीलिंग प्रदर्शन में और सुधार कर सकता है।
3. तीन सनकी तितली वाल्व का सीलिंग सिद्धांत
वाल्व सीट की केंद्रीय रेखा बनाने के रूप में डबल सनकी तितली वाल्व के आधार पर वाल्व झाड़ी की केंद्रीय रेखा के साथ एक ध्रुवीकरण इनग्ल बी बनता है, जो वाल्व सीट के सीलिंग सेक्शन से अलग-अलग ब्रेक के सीलिंग सेक्शन को बनाता है। खुलने का क्षण, और वाल्व सीट के सीलिंग सेक्शन को खोलने और बंद करने के दौरान बंद होने के समय से संपर्क करें, जब पूरी तरह से खोला जाता है, तो दो सीलिंग वर्गों में डबल सनकी सीलबटरफ्लाई वाल्व के समान एक गैप वाई बनाया जाएगा। इस तरह के तितली वाल्व का डिज़ाइन दो सीलिंग सेक्शन के बीच यांत्रिकी पहनने और खरोंच को पूरी तरह से हटा सकता है, और तितली वाल्व के सीलिंग प्रदर्शन और जीवन-काल में बहुत सुधार करता है।
4. विभिन्न सनकी सील तितली वाल्व का सीलिंग सिद्धांत
विभिन्न सनकी बटरली वाल्व की अनूठी विशेषता डिस्क की स्थापना के लिए वाल्व हैंडल शाफ्ट है, जिसमें तीन-भाग शैली की संरचना होती है। तीन-भागों की शैली में वाल्व हैंडल के एक गाढ़ा शाफ्ट के साथ दो भाग होते हैं, लेकिन मध्य शाफ्ट की केंद्रीय रेखा होती है दोनों पक्षों की शाल्ट लाइन से दूर एक केंद्र रेखा, और डिस्क को मध्य शाफ्ट के हिस्से में स्थापित किया गया है। यह सनकी संरचना डिस्क को पूरी तरह से खुले होने की स्थिति में डबल सनकी के प्रकार में बना सकती है, लेकिन एकल सनकी में टाइप करें जब डिस्क घूमती है।समापन के करीब पहुंचने पर, डिस्क सीलिंग कॉनिक सेक्शन की ओर एक दूरी तय करेगी, और डिस्क और वाल्व सीट का सीलिंग सेक्शन सनकी शाफ्ट के कार्य के कारण सीलिंग प्रदर्शन की विश्वसनीयता में है।
