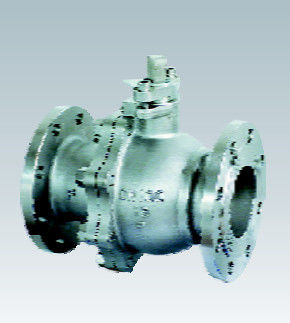

बॉल वाल्व-फ्लोटिंग बॉल वाल्व
आवेदन
फ़्लोटिंग बॉल वाल्व पाइपलाइन माध्यम को बंद करने के लिए कक्षा 150 से कक्षा 1500, पीएन 16 से पीएन 100 की विभिन्न प्रकार की पाइपलाइनों पर उपयोग के लिए उपयुक्त हैं, जिनमें से ऑपरेशन प्रकारों में मैनुअल, वर्म गियर और वायवीय या इलेक्ट्रिक एक्ट्यूएटर शामिल हैं।
फ्लोटिंग बॉल वाल्व का निर्माण और विशेषताएं
1)विश्वसनीय सीट सील
फ्लोटिंग बॉल वाल्व के लिए इलास्टिक सीलरिंग की संरचना डिजाइन को अपनाया गया है।इस सीट के डिजाइन में रिंग की सतह और गेंद के बीच एक बड़ा सीलिंग दबाव अनुपात होता है, जब मध्यम दबाव कम हो जाता है, जहां संपर्क क्षेत्र छोटा होता है।इस प्रकार, विश्वसनीय सील सुनिश्चित की जाती है। जब मध्यम दबाव अधिक हो जाता है, तो सीट की अंगूठी और गेंद के बीच संपर्क क्षेत्र बड़ा हो जाता है क्योंकि सीलिंग की अंगूठी किसी भी क्षति के बिना माध्यम द्वारा धक्का दिए गए बड़े बल को पूरा करने के लिए व्यापक रूप से बदल जाती है।
2) फायर सेफ डिजाइन
अग्नि अनुप्रयोग में वाल्व गर्म होने के साथ गैर-धातु सामग्री भागों जैसे पीटीएफई की सीट सीलिंग रिंग, स्टेम बैक सीट गैसकेट, ग्रंथि पैकिंग, और शरीर और बोनेट के बीच सीलिंग गैस्केट उच्च तापमान के कारण विघटित या क्षतिग्रस्त हो सकती है। विशेष रूप से डिज़ाइन किया गया वाल्व के आंतरिक और बाहरी दोनों रिसाव को प्रभावी ढंग से रोकने के लिए सहायक धातु से धातु की सील की संरचना प्रदान की जाती है।ग्राहकों द्वारा आवश्यकतानुसार, अग्नि सुरक्षित डिजाइन वाले फ्लोटिंग बॉल वाल्व एपीआई 607, एपीआई 6 एफए, बीएस 6755 और जेबी / टी 6899 की आवश्यकता को पूरा कर सकते हैं।
3) विश्वसनीय स्टेम सील
स्टेम के लिए ब्लो-आउट प्रूफ डिज़ाइन को यह सुनिश्चित करने के लिए अपनाया गया है कि भले ही बॉडी कैविटी में दबाव गलती से बढ़ गया हो और पैकिंग निकला हुआ किनारा अमान्य हो गया हो, मध्यम द्वारा उड़ाया नहीं जा सकता है।तने में एक बैकसीट के साथ डिज़ाइन होता है, जिसे नीचे से इकट्ठा किया जाता है।मध्यम दबाव अधिक होने के कारण बैकसीट के खिलाफ सीलिंग बल अधिक हो जाता है।तो तने की विश्वसनीय सील को चर मध्यम दबाव के तहत आश्वस्त किया जा सकता है,
4) वी प्रकार पैकिंग संरचना को ग्रंथि निकला हुआ किनारा के धक्का बल और स्टेम के खिलाफ सीलिंग बल में मध्यम दबाव को प्रभावी ढंग से बदलने के लिए नियोजित किया गया है।
5) पारंपरिक पैकिंग निकला हुआ किनारा डिजाइन दो टुकड़े की संरचना के रूप में सुधार किया गया है यानी, एक ग्रंथि निकला हुआ किनारा और ग्रंथि के रूप में, बाद में गोलाकार सतह के साथ ग्रंथि निकला हुआ किनारा संपर्क करता है।इस प्रकार, ग्रंथि हमेशा लंबवत रहती है, और आंतरिक रूप से PTFE झाड़ी के साथ पंक्तिबद्ध होती है, जो कि तने के बीच घर्षण और घर्षण को रोकने के लिए होती है, जो वाल्व के ऑपरेशन टॉर्क को भी कम कर सकती है।
6) विरोधी स्थैतिक सुविधा
पारंपरिक पैकिंग निकला हुआ किनारा डिजाइन को दो टुकड़े की संरचना में सुधार किया गया है, यानी, asa पैकिंग निकला हुआ किनारा प्लेट और एक अनुयायी होने के नाते, बाद वाला गोलाकार सतह के साथ निकला हुआ किनारा प्लेट से संपर्क करता है।इस प्रकार, अनुयायी हमेशा लंबवत रहता है, और स्टेम के बीच घर्षण और घर्षण को रोकने के लिए पीटीएफई झाड़ी के साथ आंतरिक रूप से रेखांकित होता है, जो वाल्व के ऑपरेशन टोक़ को भी कम कर सकता है।
7) गलत संचालन रोकथाम
बॉल वाल्व को गलत संचालन से रोकने के लिए 90 डिग्री ओपन और क्लोज पोजिशनिंग पैड के साथ की लॉक प्रदान किया गया है, जिसे आवश्यकतानुसार लॉक किया जा सकता है।स्टेम हेड पर, जहां लीवर फिक्स करता है, एक फ्लैट इस तरह से डिज़ाइन किया गया है कि वाल्व पाइपिंग के समानांतर में लीवर के साथ खुलता है, और लीवर पाइपिंग के समकोण के साथ, वाल्व बंद हो जाता है।इसलिए यह सुनिश्चित किया जाता है कि ओपन और क्लोज के वॉल्व इंडिकेटर में कभी गलती न हो।
